崗亭方案設計圖圖紙要求
時間：2016-09-19 18:02:54 來源： 點擊：
崗亭方案設計圖圖紙要求
1．崗亭圖紙為藍圖，不得使用任何彩色線條或色塊；
2．標明圖紙要素，如圖名、指北針、比例尺、圖簽等；
3．崗亭圖紙比例一般為1/100、1/150、1/200、1/300等，制圖單位為毫米；
4．崗亭圖紙應清晰、完整反映以下內容：

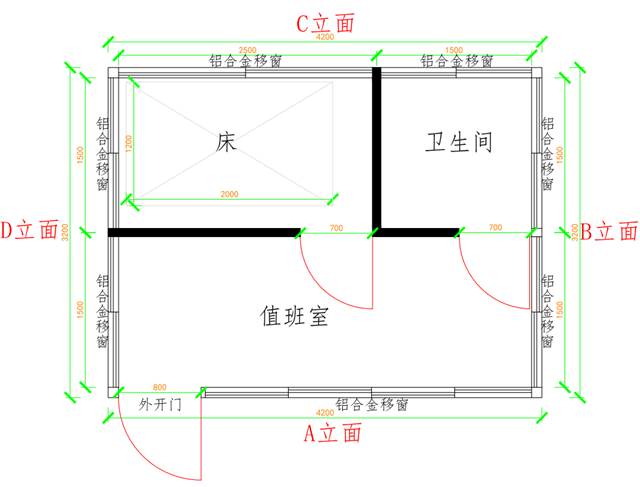

（1）平面圖：墻、柱、門、窗、雨篷、臺階、等；
（2）墻體之間的尺寸、柱距尺寸、外輪廓總尺寸；
（3）立面圖：外輪廓、門窗、雨篷、檐口、屋頂、臺階、踏步、外墻裝飾；
（4）總高度標高（建、構筑物最高點），屋頂墻頂標高，室外地坪標高；
（5）剖面圖：內墻、外墻、柱、內門窗、外門窗、地面、屋頂、檐口、墻體厚度等；
5．蓋有建設單位的印章、具備資質的設計單位的出圖章、資質章、報建特許人章和注冊建
筑師資格章。
